塔機型號：QTZ630A(5013)
公稱起重力矩：760KN．m
工作幅度：2.5-50m
最大起重量/最大幅度處起重量：6/1.3t
獨立式起升高度：40m
附著式起升高度：140m
起升速度：8.5/40/80m/min 4.25/20/40m/min
回轉速度：0-0.6r/min
變幅速度：44/22m/min
塔身主肢：無縫鋼管 角鋼
起重臂：上弦桿 無縫鋼管 下弦桿 方管

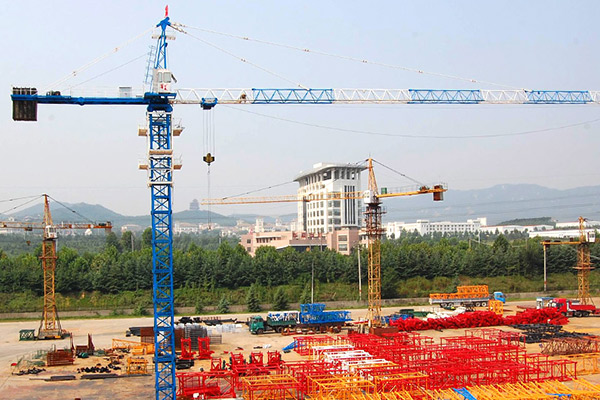

QTZ63A 、角鋼 QTZ63A 塔式起重機是一種上回轉、水平臂架、小車變幅、液壓自升式起重機。公稱起重力矩 760KN.m，獨立起升高度 40m,加附著起升高度可達 140m ，最大起重量 6t,工作幅度 50m。
該機設計合理、造型美觀、質量精良、操作維修方便、安全可靠、價格合理，是廣大建筑施工企業理想的建筑施工機械。具有起升、回轉、頂升、變幅四種工作機構，可單獨或復合動作，以提高工作效率。頂升機構用于塔機的升塔或降塔。起升機構采用多速電機，有快速、中速和慢就位三種速度，以滿足不同的工況需要；回轉、變幅靈活可靠，起吊就位準確，可一次滿足建筑施工中垂直及水平運輸?shù)男枰?/span>
該機安全保護裝置齊全，靈敏可靠。設有起重量限制器、起重力矩限制器、起升高度限位器、幅度限位器和回轉限位器，以確保塔機正常工作。另外，還設有休息平臺、護欄等安全保護設施。司機室獨立側置，造型美觀、視野開闊，內部空間大，操作方便。
該機適用性好，既能滿足中小城鎮一般民用建筑需要，又能滿足大中城市高層民用建筑施工的需要，同時可用于多層大跨度工業廠房，以及采用滑模施工的高大煙囪和筒倉等塔形建筑的施工，也可用于港口、貨場的裝卸。
主要技術性能表
| 名 稱 | 單 位 | 參 數 | ||||||
| QTZ63A | ||||||||
| 公稱起重力矩 | KN.m | 760 | ||||||
| 最大起重量 | t | 6 | ||||||
| 最大幅度處額定起重量 | t | 1.3 | ||||||
| 工作幅度 | m | 2.5—50 | ||||||
| 高度 | 獨立式 | m | 40 | |||||
| 附著式 | m | 140 | ||||||
| 起升速度 | 倍率 | a=2 | a=4 | |||||
| 起升速度 | M/min | 8 | 40 | 80 | 4 | 20 | 40 | |
| 起升重量 | t | 3 | 3 | 1.5 | 6 | 6 | 3 | |
| 回轉速度 | r/min | 0.6 | ||||||
| 變幅速度 | m/min | 22/44 | ||||||
| 頂升速度 | m/min | 0.5 | ||||||
| 塔機重量 | 結構重量（獨立式） | t | 31 | |||||
| 平蘅重 | t | 12 | ||||||
| 整機重量（獨立式） | t | 43 | ||||||
| 最大回轉半徑 | m | 51.254 | ||||||
| 尾部回轉半徑 | m | 12.06 | ||||||
| 最大工作風速 | m/s | 20 | ||||||
| 頂升操作風速（不大于） | m/s | 13 | ||||||
| 工作環境溫度 | ℃ | -20--40 | ||||||
| 名稱 | 參數 | |||
| QTZ63A | ||||
| 起升機構 | 電動機 | 型號 | YZTD225M2-4/8/32 | |
| 功率 | kW | 24/24/5.4 | ||
| 轉速 | r/min | 1440/700/140 | ||
| 減速機 | 型號 | JD63A | ||
| 減速比 | 10.35 | |||
| 制動器 | 型號 | YWZ-315/50 | ||
| 制動力矩 | N.m | 630 | ||
| 液壓推動器 | YT1-50 | |||
| 鋼絲繩 | 4V×39S-13-1770 | |||
| 回轉機構 | 電動機 | 型號 | YZR132M1-6 | |
| 功率 | KW | 2×2.2 | ||
| 轉速 | r/min | 908 | ||
| 行星減速機 | 型號 | XX4-100 | ||
| 減速比 | 157.5 | |||
| 制動器 | 常開式干式電磁制動器 | |||
| 回轉支承 | 011.45.1250 m=10 | |||
| 變幅機構 | 電動機 | 型號 | YDEJ132S-8/4 | |
| 功率 | KW | 2.2/3.3 | ||
| 轉速 | r/min | 720/1440 | ||
| 減速機 | 型號 | BLD3.3-3 | ||
| 減速比 | 43 | |||
| 鋼絲繩 | 6×19-7.7-1570-I-光-右交 | |||
| 頂升機構 | 電動機 | 型號 | Y132S-4 B5 | |
| 功率 | KW | 5.5 | ||
| 轉速 | r/min | 1440 | ||
| 液壓缸 | 型號 | HSGK-160/110 | ||
| 活塞行程 | mm | 1320 | ||
| 額定壓力 | MPa | 20 | ||
主要金屬結構件簡述表
| 名稱 | 結構簡圖 | 主要材料規格 | 備注 |
| 標準節（管、角） |
|
主弦桿 ( 管 )Φ127×14 Φ127×10 ( 角 ) ∠160 × 160 × 14 | 外型尺寸：（管） 1600×1600 總高：2500 |
| 起重臂 |
|
上弦桿：管 Φ89 × 8 下弦桿：角鋼扣方 2∠90×90×8 2∠70×70×6 | 起重臂由8節組成，各節之間通過銷軸連接 |
| 平衡臂 | 槽鋼 | 由槽鋼、角鋼組焊成的 | |
| 上、下轉臺 | 鋼板 | 由各種規格鋼板焊接而成 | |
| 塔帽 | 角鋼扣方 | 前傾式空間桁架結構 | |
| 套架 | 主弦桿：角鋼扣方 | 由鋼管、角鋼、鋼板組成空間框架結構，用于頂升 |
