QTZ80（80C） 點擊次數：6035    發布時間：2016/11/7    返回

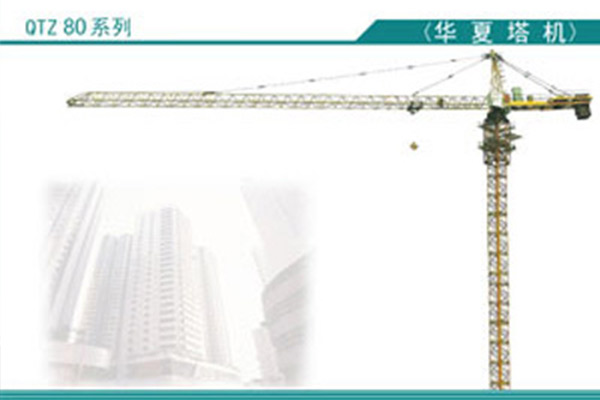

塔機型號：QTZ80C
公稱起重力矩：800KN．m
工作幅度：3-55m
最大起重量/最大幅度處起重量：8/1.2t
獨立式起升高度：46m
附著式起升高度：150m
起升速度：20/40/80m/min
回轉速度：0-0.6r/min
變幅速度：60/30/10
塔身主肢：方管
起重臂：上弦 方管 下弦 方管

.. .    QTZ80C塔式起重機是建設部長沙建設機械研究院按最新標準JG/T5037-93《塔式起重機分類》標準設計的新型塔式起重機。

.. .    QTZ80C塔機為水平臂架、小車變幅、上回轉自升式多用途塔機。該機的特色有：

　　一、性能參數及技術指標國內領先，達到80年代末90年代初國際先進水平，最大工作幅度55米，比國內外現有同類產品的最好者長5米（其它性能見表1-3）其有Ｑ5017臂和Ｑ5512臂．

　　二、整機外型為國際流行式，非常美觀，深受國內外用戶的喜歡。

　　三、工作方式多，適用范圍廣，該機有基礎固定，外墻附著等．工作方式，適用各種不同的施工對象，獨立式起升高度為46米，附著式是在獨立式的基礎上，增加塔身標準節和附著裝置，即可實現，起升高度可達150米，特殊定貨最大起升高度可達200米。

　　四、工作速度高，調速性能好，工作平穩可靠。

　　五、電器控制系統采用專業電器廠引進國外先進技術生產的電器元件，壽命比國產元件長3-4倍，故障少，維修簡單，工作可靠。

　　六、配置各種各樣的安全裝置8種，且為機械式或機電一體化產品，適應于惡劣的施工環境，能確保塔機工作可靠。

　　七、設計要堅持切實符合國情，確保安全可靠原則的同時，盡可能地吸收采用了國內外成熟可靠的先進技術來提高整機的技術水平，采用的成熟可靠的先進技術有：

　　（１）專業電器廠引進法國TE公司技術生產的電器元件。

　　（２）引進國外先進技術并國產化的重量限制器，力矩限制器、高度限位器、幅度限位器、回轉限位器、回轉、變幅機構的制動器等安全裝置。

　?。ǎ常┬≤嚪罃嗬K裝置（防溜車）和防斷軸裝置。

　?。ǎ矗┢鹕龣C(jī)構排繩第統。

　　（５）牽引繩張緊系統。

　?。ǎ叮﹦傂缘睦瓧U懸掛大幅度起重臂，起重臂剛度好，自重輕，斷面小，風阻小，外型美觀，長度有幾種變化，滿足不同施工需要。

　　（７）司機室獨立外置，視野好，內部空間大，需要時可配空調，給操作者創造良好的工作環境。

　?。ǎ福┎捎没剞D(zhuǎn)限位器，取消中央集電環，克服了有集電環時，雨淋受潮，短路漏電常見故障時缺陷，同時方便了司機從塔機中間的上下通行。

　　（９）司機用先進的聯動操縱各機構動作，操作容易，維修簡單。

　　八、設計完全符合或優于有關國家標準。

　　由于該機具有以上特點，因面它適用于高層或超高層民用建筑、橋梁水利工程、大跨度工廠以及采用滑模法施工的高大煙囪及筒倉等高墻形建筑物的大型建筑工程中．　　
 起重載荷特性表：

（一）Q5017 臂起重載荷特性

幅度（米）		2.5~14.4		15	16	18	20	22	21	26
起重量（噸）	二倍率	4		4	4	4	4	4	4	4
	四倍率	8		7.64	7.69	6.18	5.46	4.87	4.39	4
幅度（米）		28	30	32	34	35	36	33	40	42
起重量（噸）	二倍率	3.64	3.34	3.08	2.85	2.75	2.65	2.47	2.31	2.16
	四倍率	3.64	3.34	3.08	2.85	2.75	2.65	2.47	2.31	2.16
幅度（米）		44	46	48	50	.	.	.	.	.
起重量（噸）	二倍率	2.03	1.91	1.80	1.70	.	.	.	.	.
	四倍率	2.03	1.91	1.80	1.70	.	.	.	.	.

（二） Q5512 臂起重載荷特性

幅度（米）		2.5-12.68		14	16	18	20	21	22.5	24
起重量（噸）	二倍率	4		4	4	4	4	4	4	3.74
	四倍率	8		7.13	6.09	5.3	4.67	4.4	4	3.74
幅度（米）		26	28	30	32	34	35	36	38	40
起重量（噸）	二倍率	3.39	3.09	2.83	2.60	2.40	2.31	2.23	2.07	1.93
	四倍率	3.39	3.09	2.83	2.60	2.40	2.31	2.23	2.07	1.93
幅度（米）		42	44	46	48	50	52	55	.	.
起重量（米）	二倍率	1.80	1.63	1.58	1.48	1.39	1.31	1.20	.	.
	四倍率	1.80	1.68	1.53	1.40	1.39	1.31	1.20	.	.

主要技術性能表

額定起重力矩				KN . m	800
最大起重量				t	8
工作幅度				m	Q5017 2.5-50	Q5512 2.5-55
起升高度（獨立式 / 附著式）					46/150
起升速度				m/min	20/40/80
回轉速度				r/min	0.66
變幅速度				m/min	60/30/10
頂升速度					0.4
				m
整機外型尺寸	底架				2.6 × 2.6
	整機高度	獨立式			46	46
		附著式			150	150
	吊臂端頭至回轉中心				51.36	56.36
	平衡臂尾部至回轉中心				13.29	13.29
	結構重	獨立式		t	41.2	41.6
		附著式			82.6	83
					35	35.4
	平衡重				12.6	13.8
其 它	電機總功率		KW	42.4 （不包括頂升機構）			.
	最大工作風壓		N/平方米	250
	非工作風壓			800
	允許工作溫度		℃	-20—40

主要配套件技術參數表

機構載荷率		起升機構			M5
		回轉機構			M4
		牽引機構			M4
最大起升高度（ m ）		150
起升機構	電動機	型號			YZRDW250 Μ -8/4
		功率（ KW ）			30/30
		轉速（ r/min ）			715		1355
	減速度	總中心距（ mn ）			600
		總傳動比 i			16
	卷筒	容繩量（ m ）			360
		纏繞層數（層）			4
		卷筒直徑（ mm ） 500
	制動器	型號			TWZ3 — 315/90 — 16
	鋼絲繩	規格			6 × 29Fi+lWR-14-1700
		最大牽引力（ N ）			27190
	倍率	a= 2			a= 4
	吊重	2	4	4		4	8	8
	起升速度（ m/min ）	80	40	7		40	20	3．5

回轉機構	電動機	型號		YZR132M –6-3.7
		功率 KW		3.7 × 2
		轉速 r/min		908
	減速機	型號		XX4-100-180C-001
		傳動比		180
	輸出端齒輪參數	模數 m		12
		齒數 z		16
		變位系數絨 x		+0.5
回轉支承	單排四點接觸球式回轉支承	型號
		滾動中心直徑 mm		Ф 1400
		模數 m		12
		齒數 z		131
頂升機構	電動機	型號		Y132M-4B5
		功率 KW		5.5
		轉速 r/min		1440
	液壓泵站	型號		QT802-10
		工作壓力 H(Mpa)		25
		工作壓力 B(Mpa)		6.5
	頂升油缸	型號		QT80G
		最大頂升力 t		50
		頂升速度 m/min		0.4
變幅 機構	電動機	型號	功率 KW		轉速 r/min	起動電流 A
		YZTDE180 M-4/8/24	5.0/3.7/1.1		1370/700/210	44/28/65

變 幅 機 構	鋼絲速度	慢速	10
		低速	30
		高速	60
	電磁制動器	吸合電壓	200V.D.C
		工作電壓	24V.D.C
	鋼絲繩	型號	6- 7.7-1700-I-光 -右交
		最大牽引力（ N ）	9000

塔機主要金屬結構件簡述表

項目 名稱		結構簡圖	主要零件			備注
			規格	材料
塔身	基礎節		主弦桿 方管 135 × 135 × 12	Q 235		形心線尺寸： 1700 × 1700 × 2530
	加強標準節		主弦桿 方管 135×135× 12	Q 235		形心線尺寸： 1700 × 1700 × 2500 共五節
	標準節		主弦桿 方管 135 × 135 × 10	Q 235		形心線尺寸： 1700 × 1700 × 2500
起重臂			上弦桿 2 ∠ 80 × 80 × 8 2 ∠ 75 × 75 × 6 下弦桿 2 ∠ 100 × 1008 2 ∠ 80 × 80 × 8 2 ∠ 75 × 75 × 6		Q 235	Q 5512 吊臂共九節 Q5017 吊臂共八節 各節之間均通過銷軸聯接
回轉塔身		.	主弦桿方管 135 × 135 × 10		Q235	框架結構
套架		.	主弦桿 2 ∠ 100×100×10		.	形心線尺寸： 2300 × 2300 × 6060 用頂升
下支座		.	.		.	箱形結構
上支座		.	.		.	板殼結構
塔頂		.	主弦桿 2 ∠ 100×100×10		Q235	四棱錐形結構
平衡臂		.	主弦桿：（ 30a ）加封板		Q235	由要槽鋼及角鋼拼焊而成共兩節
底架		.	I 字鋼： I25b		Q235	底架由整體框架、壓板組成
