QTZ31.5（315C）
點擊次數：5873 發布時間：2016/11/7 返回
塔機型號：QTZ31.5C
公稱起重力矩：315KN．m
工作幅度：2.5-39m
最大起重量/最大幅度處起重量：3/0.734t
獨立式高度：25m
附著式高度：100m
起升速度：7/21/42m/min
回轉速度：0.45/0.7r/min
變幅速度：33m/min
塔身主肢：角鋼 無縫鋼管
起重臂：上弦桿 無縫鋼管 下弦桿 槽鋼

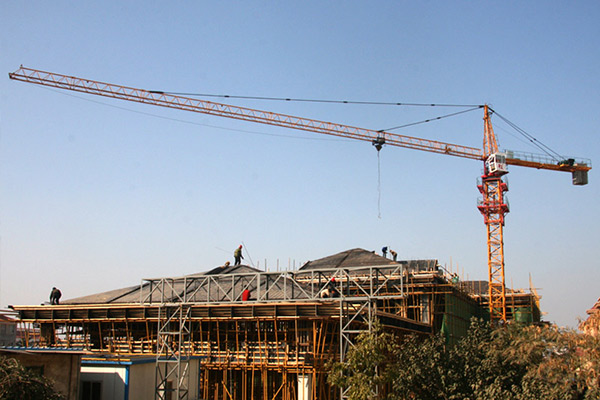

QTZ31.5C 液壓自升塔式起重機簡介
概述
QTZ31.5C塔機塔身型式分為圓管式和角鋼式兩種，又名QTZ315C ，該系列塔機是一種上回轉、水平臂架、小車變幅、液壓自升式塔機。公稱起重力矩315KN.m ，獨立式高度25m, 附著高度可達100m ，最大起重量3t,工作幅度為2.5-39m 。
該系列塔機設計合理、造型美觀、結構簡單、操作維修方便、安全可靠、價格合理，是廣大建筑施工機械。它具有起升、回轉、頂升、變幅四種工作機構，可單獨或復合動作，以提高工作效率。頂升機構用于塔機的升塔或降塔。起升機構采用三速電機，有快速、中速和慢就位三種速度，以滿足不同的工況需要；回轉、變靈活可靠，起吊就位準確，可一次滿足建筑施工中垂直及水平運輸?shù)男枰?/span>
該系列塔機安全保護裝置齊全，靈敏可靠。設有起重量限制器、起重力矩限制器、起升高度限位器、幅度限位器和回轉限位器，以確保塔機正常工作。另外，還設有休息平臺、護欄等安全保護設施。司機室獨立側置，造型美觀、視野開闊，內部空間大，操作方便。
該系列塔機適用性好，廣泛用于中高層以下的各類工業與民用建筑的吊裝，也可用于港口、貨場的裝卸。
主要技術性能表
|
名 稱
|
單 位
|
參 數
|
|
QTZ31.5C
|
|
公稱起重力矩
|
KN.m
|
315
|
|
最大起重量
|
t
|
3
|
|
最大幅度處額定起重量
|
t
|
0.734
|
|
工作幅度
|
m
|
2.5-39
|
|
高度
|
獨立式
|
m
|
25
|
|
附著式
|
m
|
100
|
|
起升速度
|
倍率
|
|
2
|
|
起升速度
|
M/min
|
42/21/7
|
|
回轉速度
|
r/min
|
0.45/0.7
|
|
變幅速度
|
m/min
|
33
|
|
頂升速度
|
m/min
|
0.7
|
|
塔機重量
|
自重（獨立式）
|
t
|
21
|
|
平衡重
|
t
|
5
|
|
工作回轉半徑
|
m
|
39.75
|
|
尾部回轉半徑
|
m
|
10.37
|
|
最大工作風速
|
m/s
|
20
|
|
頂升操作風速（不大于）
|
m/s
|
13
|
|
工作環境溫度
|
℃
|
-20-40
|
主要配套件性能表
|
名稱
|
參數
|
|
QTZ31.5C
|
|
起升機構
|
電動機
|
型號
|
YZS200L1-4/8/24
|
|
功率
|
kW
|
15/15/4
|
|
轉速
|
r/min
|
1440/730/220
|
|
減速機
|
型號
|
JZQ400
|
|
中心距
|
mm
|
400
|
|
減速比
|
15.75
|
|
制動器
|
型號
|
|
YWZ200/25
|
|
制動力矩
|
N.m
|
200
|
|
液壓推動器
|
YT1-25
|
|
鋼絲繩
|
6×19-12.5-1670-I-光-右交
|
|
回轉機構
|
電動機
|
型號
|
YD112M-6/4 B5
|
|
功率
|
KW
|
2.2-2.8
|
|
轉速
|
r/min
|
970/1440
|
|
行星減速機
|
型號
|
XX4-63
|
|
減速比
|
195
|
|
液力偶合器
|
YOX-220A
|
|
回轉支承
|
011.32.1220
|
|
變幅機構
|
電動機
|
型號
|
Y100L0-4
|
|
功率
|
KW
|
3
|
|
轉速
|
r/min
|
1430
|
|
減速機
|
型號
|
WCJ-120
|
|
減速比
|
38
|
|
鋼絲繩
|
6×19-6.2-1570-I-光-右交
|
|
頂升機構
|
電動機
|
型號
|
Y100L2-4 B5
|
|
功率
|
KW
|
3
|
|
轉速
|
r/min
|
1430
|
|
液壓缸
|
型號
|
HSGK-125/90-1320
|
|
活塞行程
|
mm
|
1320
|
|
工作壓力
|
MPa
|
16
|
主要金屬結構件簡述表
|
名稱
|
結構簡圖
|
主要材料規格
|
備注
|
|
標準節（管、角）
|
|
主弦桿 ( 管 )Φ108 × 8 ( 角 ) ∠125 ×∠125 × 12
|
外型尺寸：（管） 1408×1408 ( 角 ) 1450×1450 總高：2200
|
|
起重臂
|
|
上弦桿：管 Φ102×5 Φ83×6 Φ83×5 下弦桿： ［8 加封板
|
起重臂由5節組成，各節之間通過銷軸連接
|
|
平衡臂
|
|
槽鋼
|
由槽鋼、角鋼組焊成的桁架結構
|
|
上、下轉臺
|
|
鋼板
|
箱形結構
|
|
塔帽
|
|
主弦桿：角鋼扣方
|
四棱錐形空間桁架結構
|
|
套架
|
|
主弦桿：無縫鋼管
|
空間框架結構，用于頂升
|
|
